淺談HART協議

欄目:技術專題 發布時間:2025-06-30
作者:蔡萱濤

在電子智能技術深度滲透工業領域的今天,過程自動化系統正經歷著從單向模擬傳輸?shù)诫p向數字通信的范式轉變。作為這一過渡期的關鍵技術載體,HART協議通過創新的頻移鍵控(FSK)技術,在保留4-20mA模擬信號的基礎上疊加數字通信信道,實現了老設備新功能的平滑升級。據統計,全球仍有超過4000萬臺HART設備在石油化工、制藥等關鍵領域運行,其特有的混合傳輸機制每年可為企業節省約37%的布線改造費用。

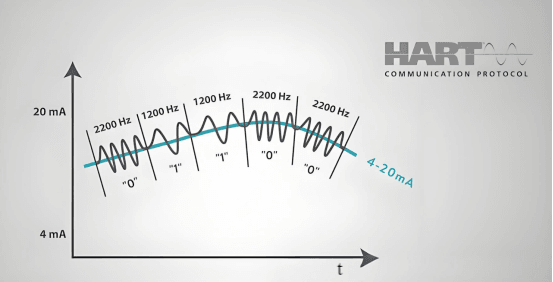

HART協議是一種專為現場智能儀表與控制室設備設計的通信協議。該協議采用Bell202標準的FSK頻移鍵控信號,通過在4-20mA模擬信號上疊加0.5mA幅度的音頻數字信號來進行雙向數字通訊。其數據傳輸率為1.2kbps,且代表01位值的信號頻率分別為22001200Hz。


值得一提的是,這種信號疊加方式巧妙地利用了4-20mA的模擬測量信號,而FSK信號的平均幅值為0,這意味著它不會干擾傳送給控制系統的模擬信號大小,從而保證了與現有模擬系統的兼容性。此外,其數字通信信號的響應時間約為每秒2-3次數據更新,且同樣不會影響模擬信號;同時,HART通信還規定了最小的回路阻抗為230歐姆。

說到實際應用場景,HART協議最常見于壓力變送器、溫度傳感器等智能儀表。當工程師需要讀取某個儲罐的液位數據時,傳統方式只能獲取4-20mA對應的單一數值,而通過HART協議,不僅能獲得主變量數據,還能額外獲取設備序列號、校準記錄甚至診斷信息,就像掃描儀器的“身份證”。具體使用時,需要配備支持HART協議的通信器或適配器,它們通過雙絞線連接儀表,最遠傳輸距離可達1500米。

HART協議能長期立足工業領域,關鍵在于它解決了新舊交替的過渡難題。在數字化浪潮中,它讓工廠不必立即淘汰價值數百萬的模擬系統,只需逐步升級智能儀表就能享受數字化紅利。這種漸進式改造特別適合國內工業環境,以至于專家預測其生命周期比國際預期更長。從技術角度看,它采用OSI模型的精簡三層結構(物理層、數據鏈路層、應用層),這種減肥版協議棧既滿足基本需求又降低實現難度。近年來發展的HART-IP更是與時俱進,讓傳統協議搭上以太網快車,通過TCP/IP封裝實現遠程監控。雖然HART7的規范標準已經引入了無線HART的應用,但是目前市場上的HART設備還是以有線為主。

任何技術都有兩面性,HART協議的優點恰是它的局限所在。有線HART最大優勢是兼容性,但這導致通信速率只有1.2kbps,相當于撥號上網的速度,難以滿足實時性要求高的場景。而無線HART擺脫了傳統4-20mA線路限制,速率提升超200倍,需要專用無線適配器實現通信。HART協議通信采用主從式對話模式,控制系統永遠是提問方,儀表只能被動應答,就像老師點名要求學生回答問題。雖然支持多設備組網,但實際應用中通常推薦“一主多從”模式,因為真正的多主機會引發通信沖突。安全方面也顯露出時代局限,早期的HART設備就像沒上鎖的日記本,而新版無線HART已加入加密認證機制。值得注意的是,它本質上仍是過渡方案,國際電工委員會早已明確表示:“HART不是真正的現場總線”。

展望未來發展,HART協議正在兩條賽道并行演進。一方面,傳統有線HART憑借龐大存量市場繼續發揮余熱,特別是在石油、化工等保守行業另一方面,無線HART標準通過網狀組網和跳頻技術,為工廠帶來靈活的傳感器部署方案,比如在旋轉設備或危險區域安裝無線變送器這種演進類似手機從功能機到智能機的轉變——保留核心功能同時拓展新場景。雖然工業物聯網興起催生更多新協議,但HART憑借其“夠用就好”的實用哲學,預計仍將在未來保持重要地位,就像工業通信領域的“瑞士軍刀”,簡單但不可或缺。
